Blade-серверы: тонкая архитектура для высокой плотности вычислений

В современном мире центров обработки данных (ЦОД) и облачных вычислений эффективное использование пространства и энергии является критически важным. Блейд-серверы (blade server) — это ответ на этот вызов, представляя собой высокоплотную серверную архитектуру, оптимизированную для максимального использования ресурсов в ограниченном пространстве. Давайте подробно рассмотрим особенности blade-серверов, их преимущества и недостатки, а также области применения.

Что такое blade-сервер?

Блейд-серверы работают на основе принципа модульности и централизованного управления. Каждый blade-модуль — это полноценный сервер, содержащий процессор, оперативную память, сетевые контроллеры и другие необходимые компоненты. Однако, многие периферийные устройства, такие как блоки питания, системы охлаждения и сетевые коммутаторы, являются общими для всего шасси. Это обеспечивает эффективное использование ресурсов и упрощает администрирование.

Конструктивно blade-сервер состоит из нескольких основных частей:

• Материнская плата. Содержит процессор, чипсет, память, слоты расширения и другие ключевые компоненты. Размещение компонентов на плате оптимизировано для максимальной компактности.
• Система хранения данных. Может быть интегрирована непосредственно на плате или подключаться через внешние интерфейсы (SAS, SATA, NVMe). Часто используется технология виртуализации хранения данных.
• Сетевые интерфейсы. Обеспечивают подключение к сети. Обычно используются высокоскоростные интерфейсы, такие как 10 Gigabit Ethernet и InfiniBand.
• Система управления. Специализированный контроллер, управляющий ресурсами blade-сервера и обеспечивающий взаимодействие с системой управления шасси.

Шасси, в свою очередь, включает:

• Слот для blade-модулей. Специальные механические защелки обеспечивают надежное крепление блейд-серверов в шасси.
• Система управления шасси. Централизованно управляет всеми blade-модулями, включая питание, мониторинг и управление ресурсами.
• Блоки питания. Обеспечивают питание для всех blade-модулей. Обычно используется избыточное питание для повышения надежности.
• Системы охлаждения. Обеспечивают охлаждение blade-модулей. Используются различные методы охлаждения, включая вентиляторы, тепловые трубки и системы жидкостного охлаждения.
• Сетевые коммутаторы. Обеспечивают высокоскоростное подключение между blade-модулями и внешней сетью.

В отличие от традиционных стоечных серверов, которые занимают всю высоту стойки (1U, 2U и т.д.), blade-серверы имеют форму тонкой платы (отсюда и название blade — «лезвие»), которая устанавливается в многослотовое шасси. Это позволяет разместить значительно больше серверов в одной стойке, существенно повышая плотность вычислений.

Основная причина, почему выбирают блейд-серверы — недостаток места в серверной или в дата-центре. По части функционала они выполняют те же задачи, что и другие виды серверов — классические стоечные или башенные.

Основные компоненты блейд-серверов

• Шасси (корпус). Это специализированная стойка, предназначенная для размещения blade-модулей. Она включает в себя все необходимые компоненты для их работы: слоты для установки лезвий, систему управления, блоки питания, системы охлаждения и сетевые коммутаторы. Шасси часто имеют модульную конструкцию, позволяющую расширять их функциональность.
• Лезвия (blade-модули). Это компактные серверные платы, содержащие основные компоненты сервера: процессор, память, сетевые адаптеры, иногда накопители. Они подключаются к шасси через специальные интерфейсы, обеспечивающие питание и коммуникации.
• Система охлаждения. В связи с высокой плотностью размещения серверов, система охлаждения является критически важной частью шасси. Она может включать в себя высокопроизводительные вентиляторы, тепловые трубки, жидкостное охлаждение или комбинацию этих методов.
• Система питания. Шасси обычно оснащено избыточными блоками питания для обеспечения бесперебойной работы. Это гарантирует защиту от сбоев питания и максимальное время бесперебойной работы (uptime).
• Сетевые и коммутирующие модули. Встроенные в шасси сетевые коммутаторы обеспечивают высокоскоростное подключение blade-модулей друг к другу и к внешней сети. Это позволяет создавать высокоскоростные внутренние сети и эффективно использовать полосу пропускания.

Преимущества blade server

• Экономия пространства (компактность). Высокая плотность размещения значительно уменьшает занимаемую площадь в ЦОД.
• Энергоэффективность. Централизованное питание и охлаждение повышают эффективность использования энергии.
• Простота масштабирования и обслуживания. Добавление или удаление blade-модулей осуществляется легко и быстро. Обслуживание также упрощено благодаря централизованному доступу к компонентам.
• Централизованное управление. Управление всеми blade-модулями осуществляется из одного места, что упрощает администрирование и мониторинг.
• Снижение затрат на кабелирование. Централизованное подключение к сети и питанию снижает количество необходимых кабелей.
• Высокая плотность вычислительных ресурсов. Возможность разместить большое количество серверов в ограниченном пространстве позволяет увеличить общую вычислительную мощность.
• Гибкость конфигурации. Возможность выбора различных blade-модулей с различными характеристиками позволяет создавать гибкие и масштабируемые конфигурации.

Недостатки и ограничения blade-серверов

• Стоимость внедрения. Высокая начальная стоимость шасси и blade-модулей.
• Требования к охлаждению и электропитанию. Высокая плотность требует эффективных систем охлаждения и питания, что может увеличить затраты.
• Совместимость и зависимость от производителя. Blade-модули обычно совместимы только с шасси того же производителя.

Основные сферы применения

Blade-серверы, благодаря своей высокой плотности, эффективному управлению и масштабируемости, нашли широкое применение в различных сферах, где требуется мощная и надежная вычислительная инфраструктура. Рассмотрим основные области применения блейд-серверов, акцентируя внимание на преимуществах использования данной технологии в каждой из них.

Центры обработки данных (ЦОД): основа облачной инфраструктуры и не только

Центры обработки данных — это основная сфера применения blade-серверов. Высокая плотность размещения позволяет значительно сократить занимаемую площадь, что особенно критично для крупных ЦОД с тысячами серверов. Это приводит к снижению расходов на аренду помещений, электроэнергию и охлаждение. Централизованное управление и мониторинг упрощают администрирование и обслуживание, позволяя эффективнее использовать ресурсы и снижать время простоя. В ЦОД blade-серверы используются для:

• Размещения веб-серверов. Обеспечение высокой доступности и производительности веб-сайтов и веб-приложений.
• Баз данных. Высокая производительность и надежность хранения больших объемов данных.
• Виртуализации. Размещение большого количества виртуальных машин на одном шасси, обеспечивая гибкость и эффективность использования ресурсов.
• Облачных вычислений. Блейд-серверы составляют основу большинства облачных платформ, обеспечивая масштабируемость и надежность сервисов.
• Архивирования данных. Надежное и эффективное хранение больших объемов архивных данных.

Крупные корпоративные сети: надежная и масштабируемая инфраструктура

В крупных компаниях blade-серверы используются для построения масштабируемой и надежной ИТ-инфраструктуры. Они позволяют эффективно обрабатывать большие объемы данных, обеспечивать высокую доступность корпоративных приложений и сервисов, а также упростить администрирование ИТ-систем. В корпоративных сетях блейд-серверы используются для:

• Корпоративных приложений. Размещение и обработка корпоративных приложений, таких как ERP, CRM и другие.
• Почтовых серверов. Обработка и хранение большого количества электронной почты.
• Файловых серверов. Централизованное хранение и доступ к файлам для сотрудников компании.
• Систем безопасности. Размещение систем безопасности, таких как брандмауэры и системы обнаружения вторжений.
• Систем видеоконференцсвязи. Обработка видеопотоков и обеспечение качественной связи.

Виртуализация и облачные решения: масштабируемость и гибкость

Виртуализация и облачные вычисления — это области, где blade-серверы демонстрируют свои лучшие качества. Высокая плотность и централизованное управление позволяют эффективно использовать ресурсы, быстро масштабировать инфраструктуру и снижать затраты. Blade server используются для:

• Хостинга виртуальных машин (ВМ). Размещение большого количества виртуальных машин на одном физическом сервере, что позволяет оптимизировать использование ресурсов.
• Предоставления облачных сервисов. Blade-серверы составляют основу большинства облачных платформ, обеспечивая масштабируемость и надежность сервисов.
• Гибкого управления ресурсами. Возможность быстрого выделения и освобождения ресурсов по мере необходимости.

Высоконагруженные вычисления (HPC): мощь для сложных задач

Высокопроизводительные вычисления (High-Performance Computing, HPC) требуют значительной вычислительной мощности и скорости обработки данных. Блейд-серверы, благодаря своей способности объединять множество процессоров и высокоскоростных сетевых интерфейсов, идеально подходят для решения таких задач. Они используются для:

• Научных исследований Моделирование климата, биологических процессов, физических явлений и т.д.
• Финансового моделирования. Расчеты рисков и прогнозирование финансовых рынков.
• Обработки больших данных. Анализ больших объемов данных для извлечения полезной информации.
• Рендеринга. Создание высококачественных изображений и видеороликов.

Другие сферы применения

Блейд-серверы также находят применение в других областях, таких как:

• Игровые серверы. Для размещения игровых серверов, требующих высокой производительности и низкой задержки.
• Системы видеонаблюдения. Для обработки и хранения больших объемов видеоданных.
• Системы управления промышленными процессами. Для контроля и управления сложными технологическими процессами в реальном времени.

Популярные производители и модели blade-серверов: обзор рынка и ключевые особенности

Рынок блейд-серверов представлен несколькими ведущими производителями, предлагающими широкий выбор моделей, отличающихся по производительности, функциональности, стоимости и возможностям масштабирования. Выбор конкретного производителя и модели зависит от специфических требований проекта, бюджета и стратегии развития ИТ-инфраструктуры.

Hewlett Packard Enterprise (HPE): лидер с богатым опытом

HPE является одним из ведущих производителей blade-серверов с долгой историей и широким портфелем решений. Их продукты характеризуются высокой надежностью, широкими возможностями расширения и эффективным управлением. Среди наиболее популярных серий:

• HPE ProLiant BL460c Gen10. Эта серия блейд-серверов предлагает высокую вычислительную мощность, благодаря поддержке процессоров Intel Xeon Scalable, большим объемам памяти и гибким возможностям конфигурирования. Поддерживает различные типы накопителей, включая NVMe и SAS. Отличается высокой энергоэффективностью и удобным управлением через HPE OneView.
• HPE Synergy. Это не просто blade-система, а модульная инфраструктура, позволяющая комбинировать различные типы вычислительных, сетевых и хранилищных модулей в едином шасси. Synergy обеспечивает высокую гибкость и масштабируемость, идеально подходя для динамичных сред, таких как облачные платформы. Управление осуществляется через интегрированный программный интерфейс.

HPE уделяет большое внимание программному обеспечению для управления. HPE OneView — это мощный инструмент для централизованного управления всей инфраструктурой, обеспечивающий автоматизацию, мониторинг и упрощение администрирования.

Dell EMC: широкий выбор и интеграция с экосистемой

Dell EMC также является одним из ключевых игроков на рынке блейд-серверов. Их решения отличаются широким выбором конфигураций, хорошей совместимостью с другими продуктами Dell EMC и конкурентной ценой.

Среди известных серий отметим Dell EMC PowerEdge M Series — она предлагает разнообразные модели с различными процессорами Intel Xeon, объемом памяти и возможностями хранения. PowerEdge M Series хорошо интегрируется с другими продуктами Dell EMC: системы хранения данных и сетевое оборудование. Dell EMC предлагает собственные инструменты управления, такие как Dell OpenManage, обеспечивающие мониторинг и управление серверами.

Dell EMC часто фокусируется на интеграции своих blade-серверов в общую ИТ-экосистему компании, предлагая комплексные решения для дата-центров.

Supermicro

Пожалуй, самый «дружелюбный» и простой вариант для создания blade-инфраструктуры. Продукты этой компании считаются универсальными решениями для решения любых задач, что делает их крайне популярными.

Рекомендуем обратить внимание на серверы SuperBlade — ультракомпактные All-In-One решения, которые обладают возможностью горячей замены и резервирования. Есть поддержка различных операционных систем. Доступно локальное и удаленное управление через LAN. За счет своей компактности и высоких скоростей они используются для построения сетевых инфраструктур IT-компаний любого масштаба. Компания Asilan напрямую сотрудничает с производителем, поэтому мы собираем и тестируем серверное оборудование под требования конкретного заказчика.

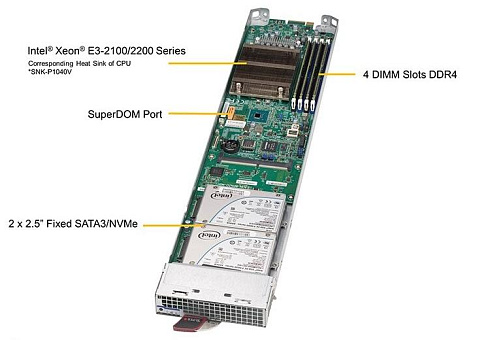

Еще одна интересная линейка — серверы MicroBlade. Их ключевое преимущество — максимально высокая плотность, благодаря которой в одном шасси 6U удается разместить 112 односокетных нодов под Intel Atom, 56 односокетных или 28 двухсокетных нодов под Intel Xeon.

Подводим итоги

Выбор и внедрение блейд-серверов требует тщательного планирования и учета многих факторов. Перед покупкой необходимо тщательно проанализировать текущие и будущие потребности в вычислительных ресурсах вашей организации. Это включает определение необходимой вычислительной мощности (процессоры, память, накопители) и количества серверов, исходя из планируемых задач и предполагаемой нагрузки. Важно учитывать тип приложений, которые будут работать на этих серверах, чтобы правильно подобрать конфигурацию процессоров и памяти. Например, приложения, требующие высокой скорости обработки данных, потребуют более мощных процессоров и большего объема оперативной памяти.

Вместе с тем, блейд-серверы предлагают значительные преимущества перед традиционными серверными решениями, благодаря своей высокой плотности и эффективному управлению. Они позволяют разместить значительно больше вычислительных узлов в ограниченном пространстве дата-центра, что приводит к существенной экономии площади и, как следствие, к снижению затрат на аренду помещений, электроэнергию и системы охлаждения.

Модульная конструкция blade-серверов обеспечивает гибкость и масштабируемость: добавление или удаление вычислительных узлов происходит быстро и без сложных перенастроек. Кроме того, избыточность ключевых компонентов, таких как блоки питания и системы охлаждения, повышает надежность всей системы и обеспечивает высокую доступность.

Компания Asilan предлагает комплексные блейд-решения Supermicro, которые позволяют снизить стоимость развертывания и ввода в строй оборудования, а также стоимость самого владения. Вы можете прислать нам ТЗ на свой проект — мы подберем оптимальную конфигурацию в зависимости от типа поставленных задач.
