Корпус для NAS-сервера: основа вашего центра хранения данных

NAS-сервер (Network Attached Storage) — это не просто хранилище файлов, а полноценный центр управления данными, обеспечивающий надежный доступ к информации из любой точки сети, возможность резервного копирования, медиастриминга и многого другого. И одним из ключевых компонентов, определяющих функциональность, надежность и долговечность вашей NAS-системы, является корпус. Он не только вмещает в себя все компоненты, но и играет важнейшую роль в их охлаждении, защите и организации.

Почему обычный ПК-корпус не подходит? Суть специализации NAS-корпусов

Представьте обычный компьютерный корпус. Его задача — универсальность. Он должен вместить мощную видеокарту, обеспечить яркую подсветку, дать простор для водяного охлаждения и выглядеть эффектно. Корпус для NAS решает совершенно другие задачи:

• Подавление вибрации. Несколько работающих жестких дисков (HDD) генерируют значительную вибрацию. В обычном ПК-корпусе эта вибрация передается на корпус, резонирует и создает шум. Хуже того, вибрация от одного диска воздействует на соседние, ускоряя их износ и повышая риск выхода из строя. В NAS-корпусах используются резиновые или силиконовые демпферы во всех точках контакта диска с салазками и корпусом. Сами салазки (треи) делаются массивными из стали для гашения вибраций. Конструкция корпуса усиливается (более толстая сталь, ребра жесткости) для снижения резонанса. Это существенно продлевает срок службы HDD.
• Оптимизированное охлаждение. HDD критически чувствительны к перегреву. Работа 24/7 в плотно упакованном пространстве обычного корпуса, где воздушный поток не оптимизирован под диски, приводит к их перегреву и преждевременному отказу. Конструкция NAS-корпусов спроектирована так, чтобы обеспечить целенаправленный ламинарный поток воздуха через все отсеки с дисками. Достигается это:

• Расположением крупных (120-140 мм), тихих вентиляторов на входе, непосредственно напротив блоков дисков.
• Тщательно рассчитанной перфорацией передней панели и перегородок для беспрепятственного прохождения воздуха.
• Обеспечением достаточного зазора между дисками для эффективного теплообмена.
• Использованием съемных пылевых фильтров, не препятствующих потоку при регулярной чистке.

• Эффективная организация отсеков для дисков. Обычные корпуса не рассчитаны на плотное размещение большого количества 3.5" дисков. Их установка, замена (особенно в RAID) и прокладка кабелей SATA/питания часто неудобны. Решение NAS-корпусов:

• Плотная компоновка: Максимальное количество дисков в минимальном объеме.
• Hot-Swap (горячая замена): Специальные отсеки с салазками позволяют извлекать и устанавливать диски без выключения NAS и разборки корпуса. Это абсолютно необходимо для оперативного обслуживания RAID-массивов без простоя.
• Удобная разводка кабелей: Организованные каналы для SATA/SAS и кабелей питания, часто подключаемых к задней части блока отсеков, что упрощает монтаж и улучшает воздушный поток.

Комбинация эффективного подавления вибраций, оптимального охлаждения, поддержки hot-swap и использования более надежных компонентов (вентиляторы с долгим ресурсом) напрямую способствует максимальной сохранности данных. Снижаются риски выхода дисков из строя из-за перегрева или вибрации, а возможность быстрой замены неисправного диска минимизирует окно уязвимости RAID-массива.

Основные критерии выбора корпуса для NAS

Выбор корпуса определяется конкретными задачами и бюджетом. Рассмотрим основные параметры.

Форм-фактор и размер

• Mini-ITX. Самый популярный для домашних и SMB NAS (до 4-8 дисков). Максимально компактные решения. Ограничения: обычно 1 слот PCIe (для HBA или 10GbE карты), ограниченный выбор процессоров (низкое TDP).
• Micro-ATX. Оптимальный баланс для более мощных NAS (8+ дисков). Больше слотов PCIe для расширения (доп. сетевые карты, RAID-контроллеры), шире выбор материнских плат и процессоров. Корпус крупнее, чем для Mini-ITX.
• Стоечные (Rackmount). Решения для серверных стоек (19"). Высота в юнитах (1U, 2U, 3U, 4U). Обеспечивают максимальную плотность дисков (до 24+ в 4U). Требуют установки в стойку, часто шумнее, имеют специфические требования к охлаждению и блокам питания. Для профессионального/корпоративного использования.

Количество отсеков для HDD/SSD

Определите текущую потребность в емкости и планы на будущее (масштабируемость):

• 2-4 диска: Достаточно для дома (медиатека, резервные копии ПК).
• 4-8 дисков: Оптимально для дома продвинутого уровня / малого бизнеса (RAID 5/6, разделение дисков по назначению).
• 8+ дисков: Для бизнес-задач, больших медиабиблиотек, резервных копий сети. Требуют корпусов Micro-ATX или стоечных.
• Тип отсеков: Горячая замена (hot-swap) предпочтительна почти всегда. Фиксированные внутренние отсеки дешевле, но обслуживание сложнее. Уточняйте поддержку 2.5" SSD (часто есть переходники в 3.5" или отдельные крепления).

Материал корпуса

• Сталь (SECC, SGCC). Самый распространенный и практичный. Обеспечивает лучшую жесткость и виброизоляцию по сравнению с алюминием при меньшей стоимости. Толщина важна (0.7-1.0 мм).
• Алюминий. Легче, лучше рассеивает тепло (но это второстепенно для NAS), часто выглядит премиально. Может хуже гасить вибрации, если конструкция не усилена. Обычно дороже.
• Пластик. Используется на лицевых панелях, декоративных элементах. Основной корпус (шасси) всегда металлический.

Система охлаждения

• Количество и размер вентиляторов. Минимум 1-2 вентилятора 120-140 мм на входе (перед дисками). Чем больше дисков, тем важнее эффективный поток. Возможность установки дополнительных вентиляторов (на выдув) — плюс.
• Воздушный поток. Оцените конструкцию: нет ли преград на пути воздуха от входа к дискам и далее к выхлопу? Качество и площадь перфорации передней панели критично.
• Пылевые фильтры. Обязательны на впускных отверстиях. Должны легко сниматься для чистки.
• Управление оборотами (PWM). Позволяет автоматически регулировать скорость вентиляторов в зависимости от температуры, балансируя охлаждение и шум.

Уровень шума

Критичный параметр для домашних и офисных NAS. Шум создают:

• Вентиляторы. Выбирайте модели с низким уровнем шума (<20-25 дБА) и поддержкой PWM.
• Вибрация HDD. Качественная виброизоляция корпусом и салазками – ключ к тишине.
• Сам корпус. Резонирующие панели усиливают шум. Вес и жесткость корпуса помогают.

Звукопоглощающие панели (на боковых стенках) — полезное дополнение для домашнего использования.

Блок питания (БП)

• Встроенный. ATX (стандартный), SFX/SFX-L (компактный), FlexATX (очень компактный, часто шумный). Важна достаточная мощность (учитывайте пусковой ток HDD!) и высокий КПД (80 Plus Bronze/Silver/Gold/Platinum — снижает тепловыделение). Качественные вентиляторы БП с PWM уменьшают шум.
• Внешний. Часто используется в компактных Mini-ITX корпусах. Плюсы: меньше тепла внутри корпуса, потенциально тише (если сам БП тихий). Минусы: еще один компонент на полу/столе, потенциальная точка отказа кабеля/разъема.

Основные типы корпусов для NAS

Корпуса для NAS-серверов можно разделить на несколько основных категорий, исходя из их форм-фактора, количества поддерживаемых дисков и назначения.

Компактные (малоотсечные) — для домашнего использования (2-4 диска)

Это самый распространенный тип корпусов для домашних пользователей и малого бизнеса. Они обычно имеют вертикальный или горизонтальный форм-фактор, занимают минимум места на столе или полке и поддерживают от 2 до 4 жестких дисков.

Плюсы:

• Очень маленький размер.
• Простота установки.
• Низкий уровень шума.
• Доступная цена.

Минусы:

• Ограниченное число дисков.
• Сложности с охлаждением при полной загрузке.
• Мало места для расширения (PCIe).
• Часто нет hot-swap.

Для кого: идеальны для домашних NAS начального уровня, хранения резервных копий, медиасервера в гостиной.

Башенные (настольные) — баланс между размером и вместимостью

Для более требовательных пользователей и растущего бизнеса существуют настольные корпуса с поддержкой большего количества жестких дисков. Поддерживают Mini-ITX и Micro-ATX. Отличительная черта — фронтальная панель с несколькими (4, 5, 6, 8, 10, 12) отсеками для hot-swap салазок.

Плюсы:

• Большой объем хранения.
• Высокая отказоустойчивость.
• Возможность наращивания емкости.
• Часто лучшая система охлаждения.
• Хорошая виброизоляция.

Минусы:

• Занимают больше места, чем компактные.
• Выше стоимость.

Для кого: домашние NAS продвинутого уровня (медиатека, фотоархив), малый и средний бизнес (файловый сервер, система резервного копирования).

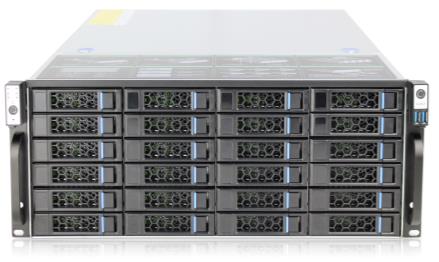

Стоечные (Rackmount) — для профессиональных решений (12+ дисков)

Эти корпуса предназначены для установки в стандартные серверные стойки (19 дюймов). Они используются в профессиональных дата-центрах, крупных офисах и серверных комнатах, где требуется максимальная плотность хранения и масштабируемость. Цифра (1U, 2U, 3U, 4U) обозначает высоту корпуса, где 1U = 1.75 дюйма (приблизительно 44.5 мм).

Плюсы:

• Максимальная плотность размещения на единицу площади (в стойке).
• Промышленная надежность.
• Централизованное управление.
• Мощное охлаждение (часто с турбовентиляторами).
• Поддержка большого числа дисков и плат расширения.
• Удобство интеграции в серверную инфраструктуру.

Минусы:

• Требуют наличия серверной стойки.
• Обычно значительно шумнее настольных (особенно 1U).
• Высокая цена.

Для кого: корпоративные сети, дата-центры, средний и крупный бизнес, IT-инфраструктура, требующая высокой плотности и надежности.

Как собрать NAS в выбранном корпусе?

Выбрав подходящий корпус, вы сделали важный шаг, но теперь предстоит собрать все компоненты воедино. Это руководство поможет вам пройти весь путь от начала до конца, чтобы ваш NAS-сервер заработал на полную мощность.

Выбор материнской платы и процессора

При выборе материнской платы для NAS следует обратить внимание на следующие моменты:

• Форм-фактор. Корпус NAS диктует форм-фактор материнской платы. Наиболее распространены Mini-ITX (компактные, для небольших корпусов) и Micro-ATX (чуть больше, больше слотов расширения). Некоторые более крупные корпуса могут поддерживать и полноразмерные ATX платы. Убедитесь, что выбранная плата физически помещается в ваш корпус.
• SATA-порты. Это критически важный параметр. Чем больше SATA-портов, тем больше накопителей вы сможете подключить напрямую к материнской плате. Для NAS крайне важны минимум 4-6 SATA-портов, а для более масштабных решений — и того больше. Обратите внимание на поддержку SATA III (6 Гбит/с).
• Слоты расширения (PCIe). Если вы планируете расширять функционал NAS в будущем (например, добавить высокоскоростную сетевую карту 10GbE, RAID-контроллер или дополнительные SATA-порты), наличие свободных слотов PCIe (желательно PCIe x4 или x8) будет большим плюсом.
• Сетевой контроллер (LAN). Встроенный гигабитный Ethernet (1GbE) — это стандарт. Для более высокой пропускной способности и быстрой работы с большими объемами данных рассмотрите платы со встроенным 2.5GbE, 5GbE или даже 10GbE портом.
• Поддержка ECC RAM (опционально). Для критически важных данных, где целостность информации имеет первостепенное значение, материнские платы с поддержкой Error-Correcting Code (ECC) памяти могут быть оправданы. ECC-память способна обнаруживать и исправлять ошибки данных, что повышает надежность NAS. Однако, для этого требуется и процессор с поддержкой ECC.

Для NAS-сервера не всегда нужен мощный процессор. Главное — это баланс между производительностью, энергоэффективностью и достаточным количеством линий PCIe:

• Тип процессора. Для большинства домашних и офисных NAS подойдут процессоры с низким энергопотреблением (TDP), например, Intel Celeron, Pentium, Core i3 или аналоги от AMD (Ryzen серии G с интегрированной графикой). Они обеспечивают достаточную производительность для файловых операций, медиастриминга и работы большинства NAS-приложений. Есть и более придвинутые решения — например, от компании Asilan. Мы предлагаем процессоры Intel Xeon Scalable 2nd Generation, Intel® Xeon® E3, Intel® Xeon® Е5 с увеличенным объемом кэш-памяти, поддержкой большого количества ОЗУ и повышенной надежностью.
• Интегрированная графика. Наличие встроенного графического процессора (iGPU) может быть полезно для начальной настройки NAS, вывода изображения на монитор, но не является обязательным.
• Количество ядер и потоков. Для простых задач файлового сервера достаточно 2-4 ядер. Для виртуализации, запуска Docker-контейнеров, Plex-сервера или более продвинутых функций — 4-6 ядер и более.
• Поддержка ECC RAM. Если вы выбрали материнскую плату с поддержкой ECC, убедитесь, что процессор также поддерживает этот тип памяти.

Установка дисков

Первый этап — подготовка салазок (если hot-swap). Установите HDD/SSD в салазки, используя все винты (обычно 4 на диск) и резиновые демпферы (если предусмотрены). Убедитесь, что диск надежно зафиксирован и не "играет".

Второй этап — монтаж салазок/дисков в корпус. Аккуратно вставьте салазки в отсеки до щелчка фиксатора (или закройте рычажок). Для фиксированных отсеков — закрепите диски винтами через резиновые прокладки согласно инструкции корпуса. Подключите кабели питания и SATA/SAS к задней части блока отсеков до финальной установки блока в корпус (если возможно — так удобнее).

Настройка охлаждения

Классическая и самая эффективная для NAS: Front-to-Back или Bottom-to-Top. Холодный воздух забирается спереди/снизу (через фильтр), проходит через отсеки с дисками, нагревается и выдувается вентиляторами сзади/сверху.

Переходим к настройке:

• Монтаж вентиляторов. Установите вентиляторы согласно выбранной схеме. Используйте винты с резиновыми вставками для снижения вибрации.
• Подключение. Подключите вентиляторы к разъемам SYS_FAN/CHA_FAN на материнской плате. Настройте в BIOS/UEFI профиль управления оборотами (PWM) по температуре (например, по показаниям датчиков материнской платы или, что лучше, по датчику на дисках через ОС).
• Тестирование. После запуска проверьте температуру дисков (утилиты типа hddtemp, smartctl или интерфейс ОС NAS). Цель — стабильно < 40-45°C под нагрузкой. При необходимости отрегулируйте кривые оборотов вентиляторов.

Подключение и первый запуск

После сборки всех компонентов настает самый волнительный момент — первый запуск:

• Установите материнскую плату, процессор (с кулером), оперативную память, БП (если встроенный) в корпус.
• Аккуратно проложите и закрепите кабели питания (24-pin ATX, 4/8-pin CPU) и SATA/SAS. Не пережимайте кабели, оставляйте воздуху пространство.
• Подключите переднюю панель корпуса (кнопка Power, LED) к материнской плате.
• Подключите NAS к монитору, клавиатуре, сетевому кабелю и блоку питания.
• Включите питание. Убедитесь, что все вентиляторы запустились. Зайдите в BIOS/UEFI, проверьте:

• Видимость всех установленных дисков.
• Режим работы SATA контроллера (обычно AHCI).
• Настройки загрузки (приоритет USB или внутреннего SSD для ОС).
• Настройки вентиляторов.

• Сохраните настройки и приступите к установке ОС. Следуйте инструкциям на экране. Вам нужно будет выбрать диск для установки ОС (как правило, это самый маленький SSD или отдельный USB-накопитель), настроить сетевые параметры (IP-адрес, маску подсети) и создать RAID-массив, если это предусмотрено вашей выбранной ОС.

Вывод: какой корпус выбрать для NAS?

Оптимальный выбор корпуса для NAS определяется его назначением, требуемым объемом хранилища и местом установки:

Для дома (Основные задачи: медиатека, резервные копии ПК, файлообмен, 2-4 пользователя):

• Корпус. Компактный (Mini-ITX) или небольшой башенный (Mini-ITX/Micro-ATX).
• Диски. 2-4 отсека (часто достаточно внутренних без hot-swap, но hot-swap предпочтителен).
• Ключевые параметры: Тишина (качественная виброизоляция, тихие PWM вентиляторы), компактность, эффективное охлаждение даже в замкнутом пространстве. Достаточное количество портов SATA на материнской плате. Внешний или компактный внутренний БП с высоким КПД.

Для дома продвинутого уровня / малого офиса (Задачи: большая медиатека с транскодингом, централизованное резервное копирование сети, гостевые сети, Docker, 4-8 пользователей):

• Корпус. Башенный для Micro-ATX (реже Mini-ITX с HBA картой).
• Диски. 4-8 отсеков с обязательной поддержкой hot-swap.
• Ключевые параметры. Надежность (сталь, качественные салазки), эффективное охлаждение 8+ дисков (2+ крупных фронтальных вентилятора), масштабируемость (место для HBA карты, слоты PCIe для 10GbE), тишина (особенно если NAS в жилой зоне).

Для бизнеса / корпоративного использования (Задачи: файловый сервер, система резервного копирования предприятия, виртуализация, высоконагруженные приложения):

• Корпус: Стоечный (Rackmount) 2U, 3U или 4U.
• Диски: 8-24+ отсеков с hot-swap. Поддержка как SATA, так и SAS дисков.
• Ключевые параметры: Максимальная надежность и отказоустойчивость (редундантные БП, качественные компоненты), плотность размещения, мощное охлаждение (способное справиться с высокой нагрузкой), профессиональные возможности (поддержка backplane, IPMI). Шум обычно вторичен (установка в серверную). Масштабируемость (много слотов PCIe, поддержка большого объема RAM).

Не экономьте на корпусе для NAS. Специализированный корпус — это инвестиция в сохранность ваших данных. Он обеспечивает необходимые условия для долгой и бесперебойной работы жестких дисков: подавление разрушительных вибраций, оптимальное охлаждение и удобство обслуживания (особенно через hot-swap). Тщательно оцените свои текущие и будущие потребности в емкости, производительности и месте размещения, чтобы сделать оптимальный выбор.
